JPQS(D)型遞進式分配器
| |||||||||||||||||||||||||||||||||||
| 二、技術參數 | |||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||
| 使用介質為錐入度250～350(25℃150g)1/10mm 的潤滑脂。 | |||||||||||||||||||||||||||||||||||

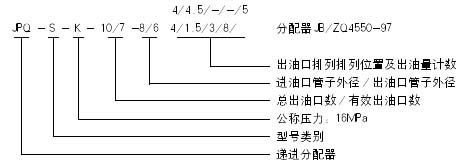

| 三、型號說明 | |||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||

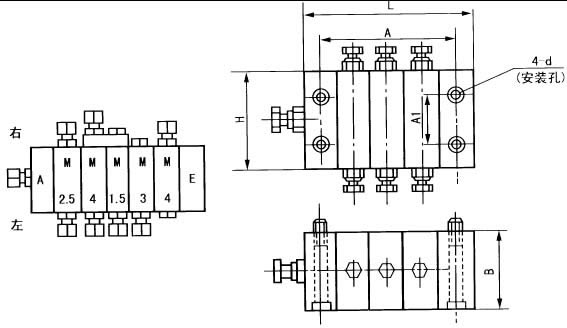

| 四、外形尺寸 | |||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||
| 說明：遞進分配器的組合按進油口元件首塊A、工作塊M和尾塊E、從左到右排列，在隊列下方出口稱為左，在隊列上方出口稱為右。如圖 | |||||||||||||||||||||||||||||||||||
| 五、工作原理 | |||||||||||||||||||||||||||||||||||

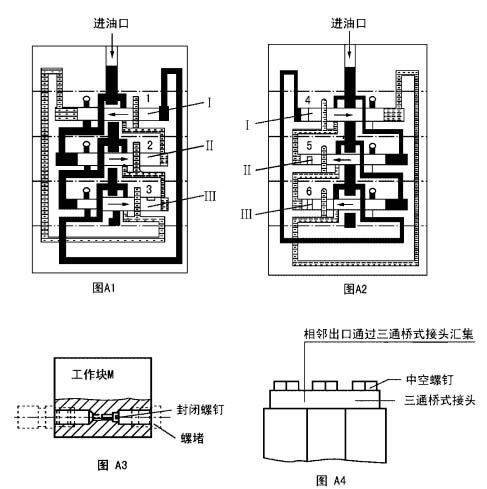

| A1、遞進分配器 圖A1，壓力油由進油口進入分配器組，油由柱塞“Ⅰ”的左通道進入柱塞“Ⅱ”的左腔，將柱塞“Ⅱ”推向右側，柱塞“Ⅱ”右腔的油經柱塞“Ⅰ”的右通道由出油口“1”輸出，與此同時，柱塞“Ⅱ”的左通道接通，油進入柱塞“Ⅲ”的左腔，柱塞“Ⅲ”被推至右側，右腔的油經柱塞“Ⅱ”的右通道由出油口“2”輸出。此時柱塞“Ⅲ”的左通道接通，油進入柱塞“Ⅰ”的右腔（參看圖A1）將柱塞“Ⅰ”推至左側，柱塞“Ⅰ”左腔的油通過柱塞“Ⅲ”的右通道，由出油口“3”輸出。 圖A2，按上例輸油線路，當柱塞“Ⅱ”“Ⅲ”推至左側時，柱塞“Ⅱ”“Ⅲ”左腔的油通過柱塞“Ⅰ”“Ⅱ”的左通道由出油口“4”“5”輸出，同時柱塞“Ⅲ”的右通道接通，油經右通道進入柱塞“Ⅰ”的左腔，將柱塞“Ⅰ”推至右側，右腔的油經柱塞“Ⅲ”的左通道，由出油口“6”輸出。 A2、根據以上輸油步驟，完成一次供油的循環，每一個出油口按順序定量輸油，周而復始。 A3、遞進分配器在使用時，可以施行監控，用戶如果需要監控，可在標記后注明帶觸桿（或帶監控器）。 | |||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||
| 六、訂貨須知 遞進分配器在使用時，可以施行監控，用戶如果需要監控，可在標記后注明帶觸桿（或帶監控器）。 | |||||||||||||||||||||||||||||||||||
